Ortofon MC Vertex

Der Ortofon MC Vertex ist ein kompromissloser MC-Tonabnehmer für das anspruchsvolle Analog-Setup, bei dem jedes Bauteil mit Blick auf Präzision ausgewählt wurde. Er kombiniert einen Solid-Diamond-Cantilever, präzisionsgewickelte Spulen und ein Titan-Gehäuse, das im Selective-Laser-Melting-Verfahren gefertigt wurde. Das Ergebnis ist ein Tonabnehmer, der darauf ausgelegt ist, die feinen Informationen aus der Rille mit einer äußerst präzisen und kontrollierten Wiedergabe zu extrahieren.

Das Herzstück bildet der Ortofon Vertex Diamond, ein nackter Diamant mit fortschrittlicher Line-Contact-Geometrie und einem Nadelradius von r/R 4/110 µm. Der Diamant ist direkt in einem laserpolierten Solid-Diamond-Cantilever in einer „Diamant-auf-Diamant“-Konstruktion montiert. Es handelt sich um eine hochmoderne Lösung, die dem Tonabnehmer die physikalischen Voraussetzungen für eine zuverlässige Abtastung der feinen Details der Rille und eine fokussierte Wiedergabe bietet.

Präzision bis ins Herz des Generators

Der MC Vertex verwendet einen nichtmagnetischen Anker und präzisionsgewickelte Quad-Spulen. Das „Wide Range Damping“ von Ortofon besteht aus einer Platinplatte zwischen zwei Dämpfern aus firmeneigenen Gummimischungen. Zusammen ergibt dies eine komplexe Generator- und Dämpfungskonstruktion, die die Bewegungen kontrollieren soll, wenn die Nadel der Schallplatte folgt.

Die technischen Daten unterstreichen das hohe Anspruchsniveau: Die Kanalbalance beträgt 0,1 dB bei 1 kHz, die Kanaltrennung 30 dB bei 1 kHz und der Frequenzgang 20 Hz–20 kHz ±1 dB. Das sind Ziele, die auf eine klare, stabile und präzise Stereowiedergabe hinweisen, bei der die Platzierung der Instrumente und kleine Nuancen in der Aufnahme deutlich zur Geltung kommen.

Das Titangehäuse und die interne Kernstruktur werden im Selective-Laser-Melting-Verfahren hergestellt und mit einer DLC-Oberflächenbehandlung sowie lasergravierten Details veredelt. Der Tonabnehmer wiegt 15 Gramm, hat eine Ausgangsspannung von 0,3 mV und wird mit einem Auflagekraft von 2,5 Gramm, einem Spurwinkel von 23° und einer Last von über 100 Ω empfohlen. Kurz gesagt ist der MC Vertex ein technisch ausgereifter Tonabnehmer für ein analoges System, das seine sehr hohe Präzision voll ausschöpfen kann.

Ein Tonabnehmer für ein durchdachtes Analogsystem

Der MC Vertex ist ein Moving-Coil-Tonabnehmer für alle, die ein Analogsystem ohne offensichtliche Schwachstellen aufbauen möchten. Hier liegt der Fokus nicht auf einer schnellen Aufrüstung, sondern auf einer Konstruktion, bei der Nadel, Cantilever, Generator, Dämpfung und Gehäuse als einheitliche mechanische Lösung entwickelt wurden. Dies bietet eine solide Grundlage, um die feinen Informationen zu erfassen, die in der Schallrille verborgen sind.

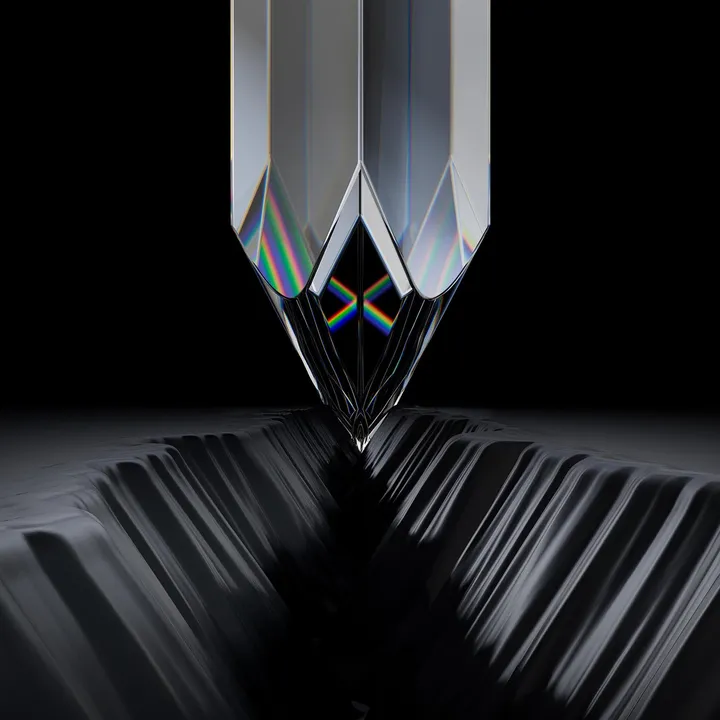

Line-Contact mit Diamant auf der gesamten Länge

Vertex Diamond ist ein nackter Diamant mit einem Nadelradius von r/R 4/110 µm und Line-Contact-Geometrie. Der schmale Abtastradius von 4 µm wird mit einem Kontaktradius von 110 µm kombiniert, sodass die Nadel die Rille mit einer langgestreckten Kontaktfläche abtasten kann.

Der Diamant sitzt direkt in einem Solid-Diamond-Cantilever mit laserpolierter Oberfläche. Diese „Diamant-auf-Diamant“-Lösung vereint Nadel und Cantilever in einer Konstruktion, bei der die Präzisionsmechanik direkt am Kontaktpunkt mit der Schallplatte angesiedelt ist. Hier müssen selbst kleinste Bewegungen stabil umgesetzt werden.

Vier Spulen und ein nichtmagnetischer Anker

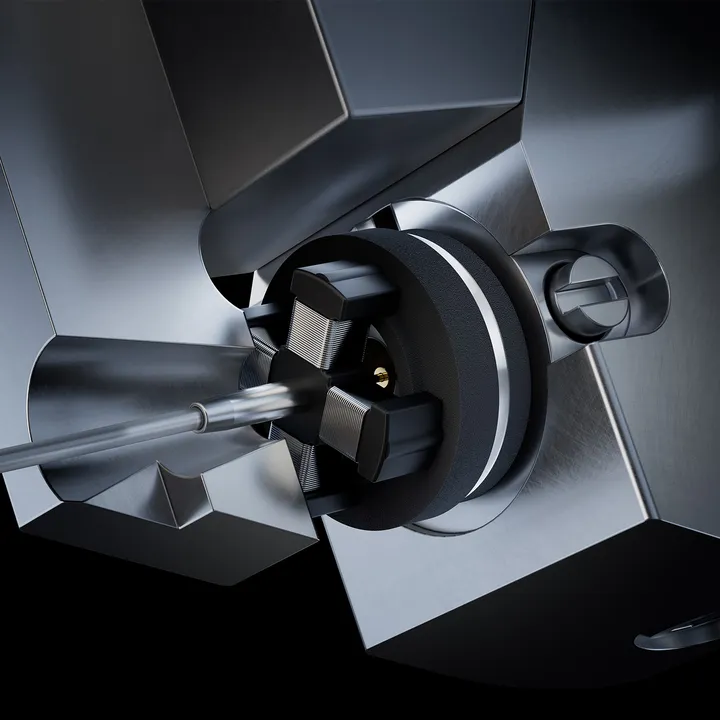

Der Generator ist mit einem nichtmagnetischen Anker und vier präzisionsgewickelten Spulen ausgestattet. Der MC Vertex hat einen internen Gleichstromwiderstand von 19 Ω und eine dynamische laterale Nachgiebigkeit von 9 µm/mN. Diese technischen Entscheidungen unterstreichen, dass der Tonabnehmer mit dem Fokus auf kontrollierte Bewegung und präzise Übertragung des Signals aus der Rille konstruiert wurde.

Die präzise Arbeitsweise des Generators bildet die Grundlage für die Erhaltung der Unterschiede zwischen dem rechten und dem linken Kanal. Genau hier muss eine fortschrittliche MC-Konstruktion die feinen Unterschiede bewahren, die eine authentische und klare Stereoperspektive schaffen.

Dämpfung mit Platin als zentrales Element

Ortofon’s Wide Range Damping platziert eine Platinplatte zwischen zwei Dämpfern aus Ortofon-eigenen Gummimischungen. Die Dämpfung ist entscheidend dafür, wie der Cantilever zur Ruhe kommt und den Modulationen der Rille folgt, anstatt unerwünschte mechanische Bewegungen überhandnehmen zu lassen.

Dies ist ein Teil der Konstruktion, den man während der Wiedergabe nicht sieht, der aber entscheidend dafür ist, dass der Tonabnehmer ruhig und kontrolliert arbeitet, auch wenn die Schallrille hohe Anforderungen an die Spurführung stellt.

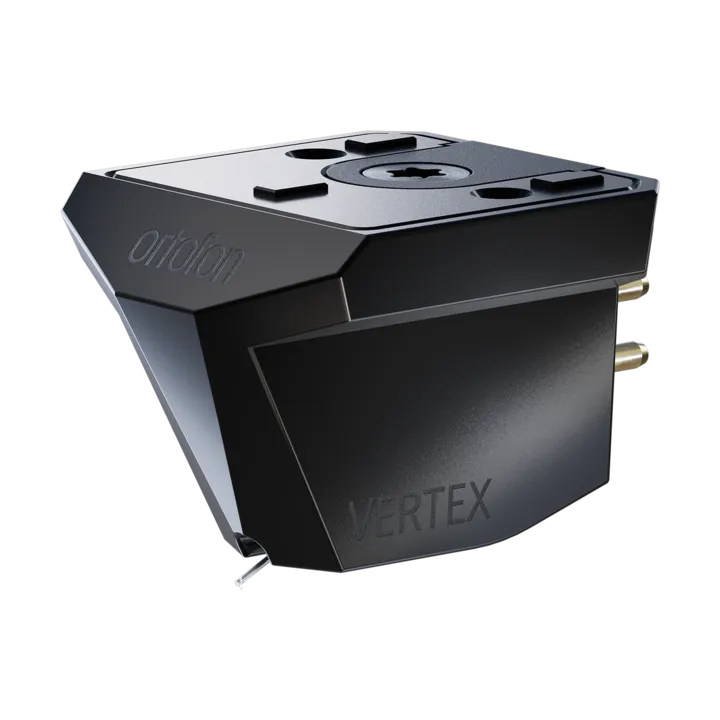

Titan-Gehäuse mit präzisionsgefertigter Struktur

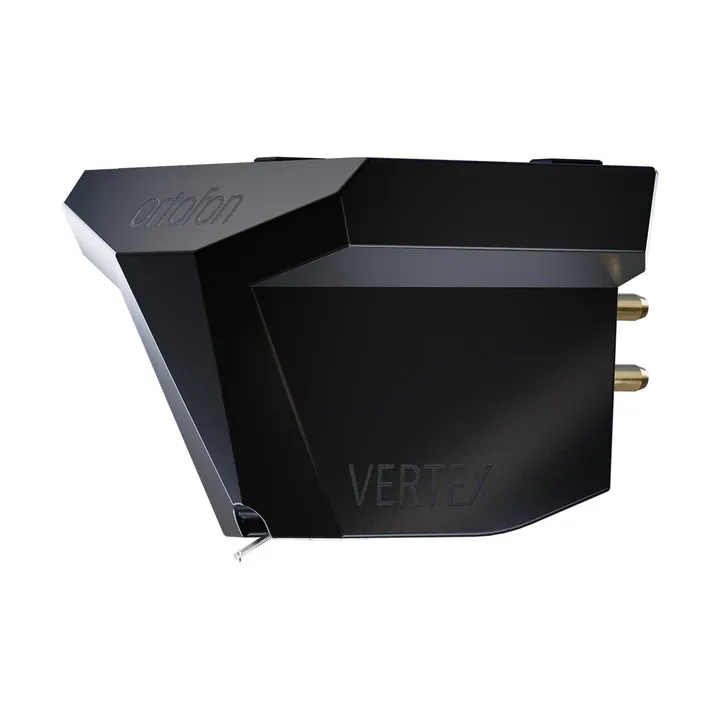

Das Gehäuse und die interne Kernstruktur werden mittels Selective Laser Melting aus Titan gefertigt und mit einer DLC-Oberflächenbehandlung veredelt. Logos und Details sind direkt in die Titanoberfläche lasergraviert. Die kompakte, facettierte Form ist daher nicht nur ein optisches Merkmal, sondern bildet den Rahmen für die präzise Mechanik im Inneren.

Bei der Einrichtung empfiehlt Ortofon einen Auflagekraft von 2,5 Gramm und einen Auflaufwinkel von 23°. HINWEIS: Ihr MC-RIAA-Verstärker muss auf eine Last von über 100 Ω einstellbar sein. Diese Einstellungen sind ernst zu nehmen, wenn das Ziel darin besteht, die fortschrittliche Nadel- und Generatorlösung unter den Bedingungen arbeiten zu lassen, für die sie entwickelt wurde.
